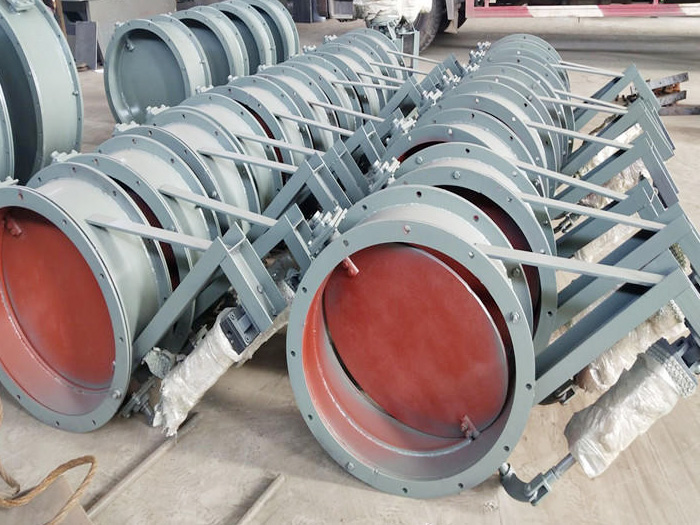

气动通风蝶阀-管道

气动通风蝶阀是通风除尘、烟气管道常用的开关与风量调节设备，以气动执行器驱动蝶板旋转，实现管路通断和介质流量管控，广泛应用于常温、中高温气体输送工况。



工作原理依托气源动力驱动，压缩空气接入气动执行器，通过气压推动内部活塞或齿轮齿条结构，将直线气压动力转化为转轴旋转力，带动阀体内部圆形蝶板绕阀杆做 0°～90° 回转。蝶板与阀体密封面贴合时管路闭合，切断气流；蝶板随角度逐步开启，通流面积随之改变，以此调节管道通风量，搭配电磁阀、限位开关可实现远程电控启闭。



产品气动通风蝶阀优势突出，整体结构轻薄紧凑，占用安装空间小，便于管道现场加装改造。阀体多采用碳钢、不锈钢焊接成型，抗粉尘磨损，适配含尘烟气工况；启闭速度快，气动驱动数秒即可完成全开关动作，满足系统快速截风需求。密封可选橡胶软密封或金属硬密封，软密封密闭性好、漏风率低，硬密封可耐受 300℃以上高温烟气；流通阻力小，全开状态气流损耗低，利于风机节能运行，维护简便，日常仅需定期检查气源管路与密封件。



应用场景覆盖面广，在环保除尘行业，用作除尘风管支路关断阀，检修单台除尘器时切断对应风道，不影响整条除尘主线运行；冶金、窑炉行业用于热风、高温烟气管道风量调控，平衡炉膛进风量；暖通楼宇、厂房通风系统中，调控新风与排风配比，优化室内空气循环；建材水泥生产线，管控烘干、研磨工段含尘废气管道通断；化工废气处理管道，作为工艺废气切断阀，确保设备检修安全。
